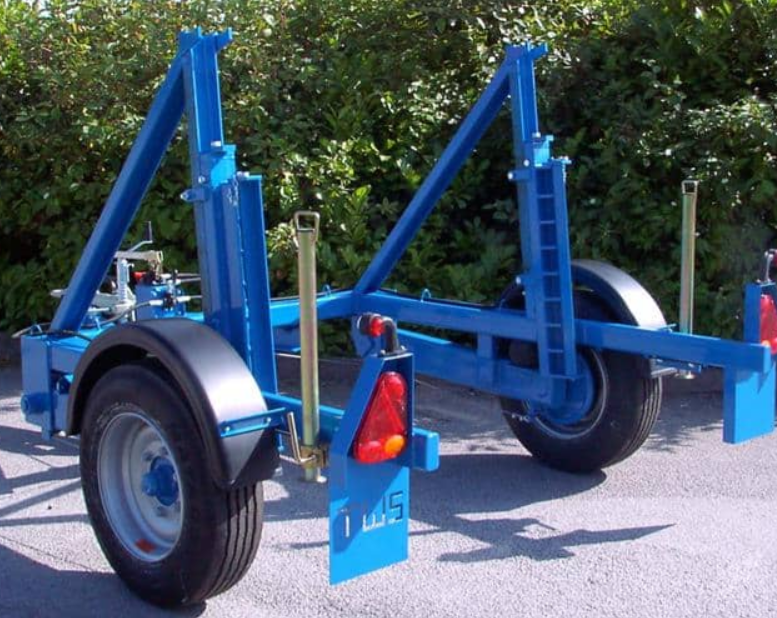

Прицеп для кабельных барабанов (номер модели: 0103_CDT2.4)

Прицеп для кабельных барабанов (номер модели: 0103_CDT2.4)

Прицеп 0103_CDT2.4 — это усиленная транспортная платформа, разработанная для работы с крупногабаритными и массивными кабельными барабанами. Конструкция создана с учетом требований к безопасности, устойчивости и надежности при эксплуатации на строительных площадках, в энергетике и телекоммуникациях.

Category:

Описание

Прицепы для кабельных барабанов серии EEC разработаны как профессиональное решение для перевозки кабельной продукции и ее эффективной размотки непосредственно в зоне выполнения работ. Оборудование отличается прочной металлоконструкцией, продуманной системой удержания барабана и удобными подъемными узлами, что обеспечивает быструю установку барабанов различных размеров и упрощает их эксплуатацию. Применение таких прицепов позволяет оптимизировать процесс прокладки кабеля, сократить время монтажных работ и повысить безопасность при транспортировке.

Ассортимент серии включает несколько моделей, предназначенных для разных условий эксплуатации и объемов работ:

  • прицеп для кабельных барабанов 0101_CDT1.2;

  • прицеп для кабельных барабанов 0102_CDT1.55;

  • прицеп для кабельных барабанов 0103_CDT2.4.

Технические характеристики прицепа

  • Максимальная полная масса: 3100 кг
  • Масса без загрузки: 750 кг
  • Допустимая нагрузка на дышло: 150 кг
  • Нагрузка на ось: до 3000 кг
  • Высота дышла: 530 мм
  • Габариты: длина 3500 мм, ширина 2300 мм

Прицеп комплектуется универсальным сцепным устройством:
– проушина 30 или 40 мм,
– либо шаровое соединение диаметром 50 мм.

Шпиндель выполнен в виде прочной трубчатой конструкции диаметром 76 мм и оснащён стопорными кольцами. Для уверенного хода по различным типам покрытий установлены устойчивые шины 215/75R17.5.

Тормозная система оснащена механизмом автоматического реверса, что облегчает маневрирование. Для использования на дорогах предусмотрено освещение, сертифицированное по стандартам ЕС, а также долговечные термопластиковые крылья, устойчивые к ударам и коррозии.

В задней части размещены скользящие опорные стойки 48 мм, обеспечивающие устойчивость при работе с барабаном. Спереди установлено усиленное телескопическое зубчатое опорное колесо диаметром 48 мм — двухслойное, профессионального коммерческого уровня.

Подъемный механизм

Для подъёма барабана используется ручной гидравлический насос с объёмом хода поршня 25 см³. Насос приводит в действие пару одноходовых гидроцилиндров, работающих через разделитель потока, что гарантирует синхронный и плавный подъем с обеих сторон.

После достижения требуемой высоты барабан фиксируется механически, что исключает смещение и обеспечивает безопасную работу.

Параметры кабельного барабана

  • Максимальный вес барабана: до 2400 кг
  • Диаметр барабана: от 1100 до 2550 мм
  • Ширина барабана: 1365 мм

Все приведенные размеры и значения носят ориентировочный характер и могут незначительно изменяться из-за производственных допусков.

Индивидуальные решения

Наша компания предлагает изготовление прицепов под индивидуальные задачи. Мы можем разработать модели под ваши размеры и массу кабельных барабанов — вплоть до 50 000 кг. Для консультации или получения предложения свяжитесь с отделом продаж.
